⚙️Características gerais MIJ

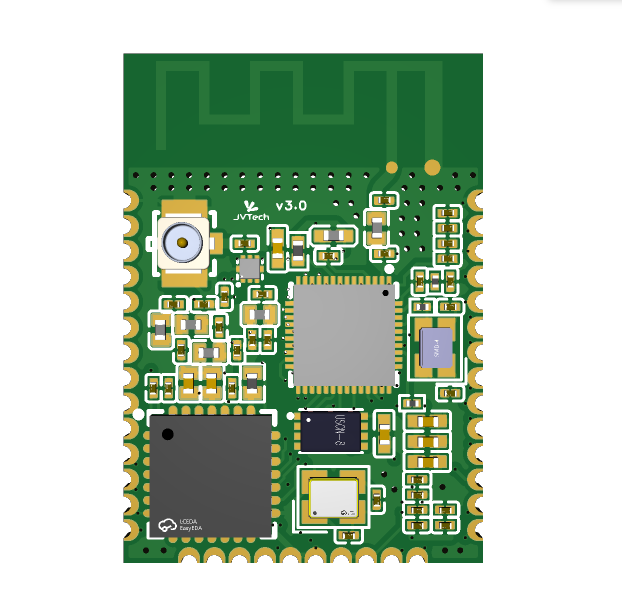

Características gerais do Módulo IoT JVTECH (MIJ)

• ESP32-D0WD (ESP32 tradicional)

  • Wifi

  • BLE

  • Bluetooth

• SX1276 (Rádio LoRa) - 915MHz

  • LoRa

  • LoRaWAN

• Antena ESP32 onboard

• Conector para antena externa LoRa, tipo IPX U.FL

• Pinos para alimentação do rádio LoRa independente de 3V3

• Alimentação do ESP32 3V3

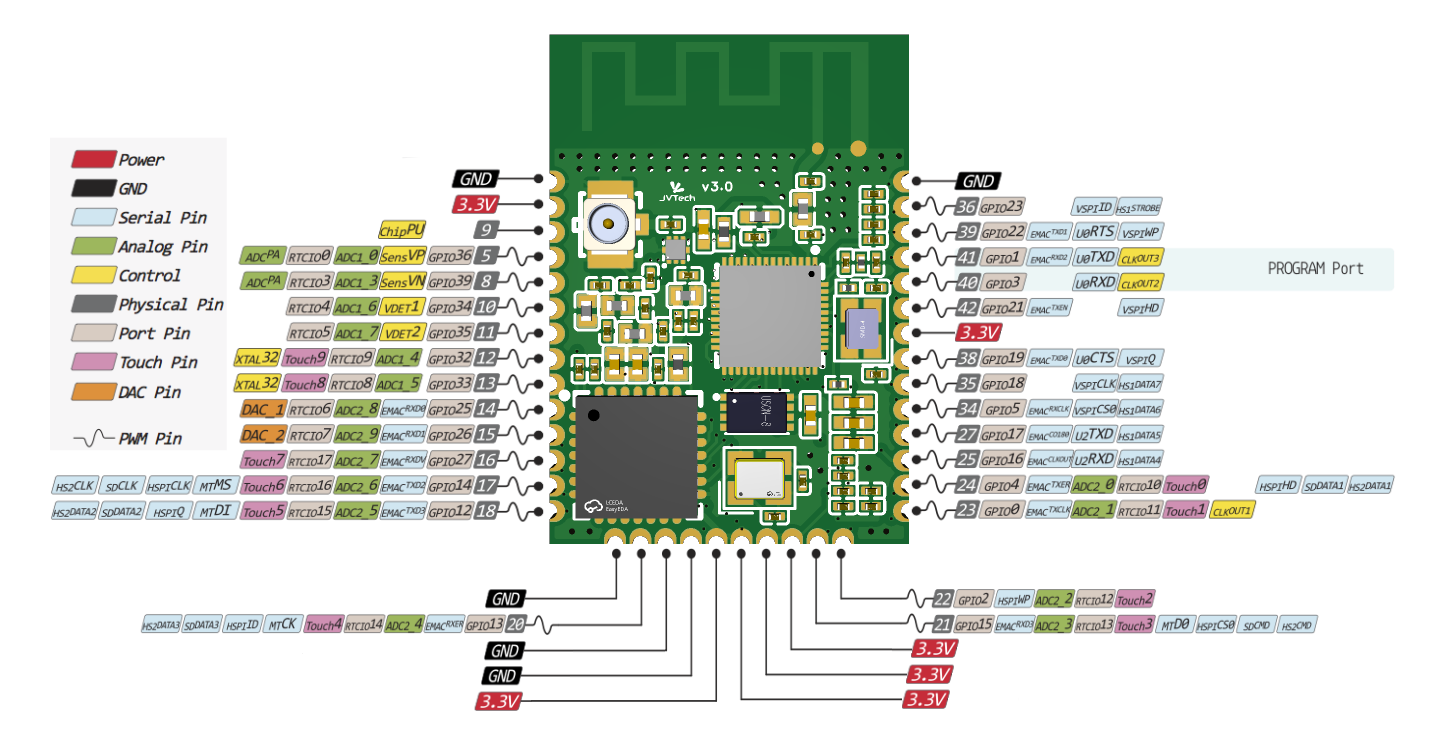

• Pinos totalmente compatíveis com o ESP32

• Encapsulamento (footprint) idêntico ao ESP32

• Memória Flash externa de 2MB

• Altura de 25.781mm

• Largura de 18.161mm

• Distância entre os pads 1.27mm

• Espessura de 0.8mm

• Homologado na Anatel

428KB

MANUAL MIJ v1.0 - GERAL.pdf

pdf

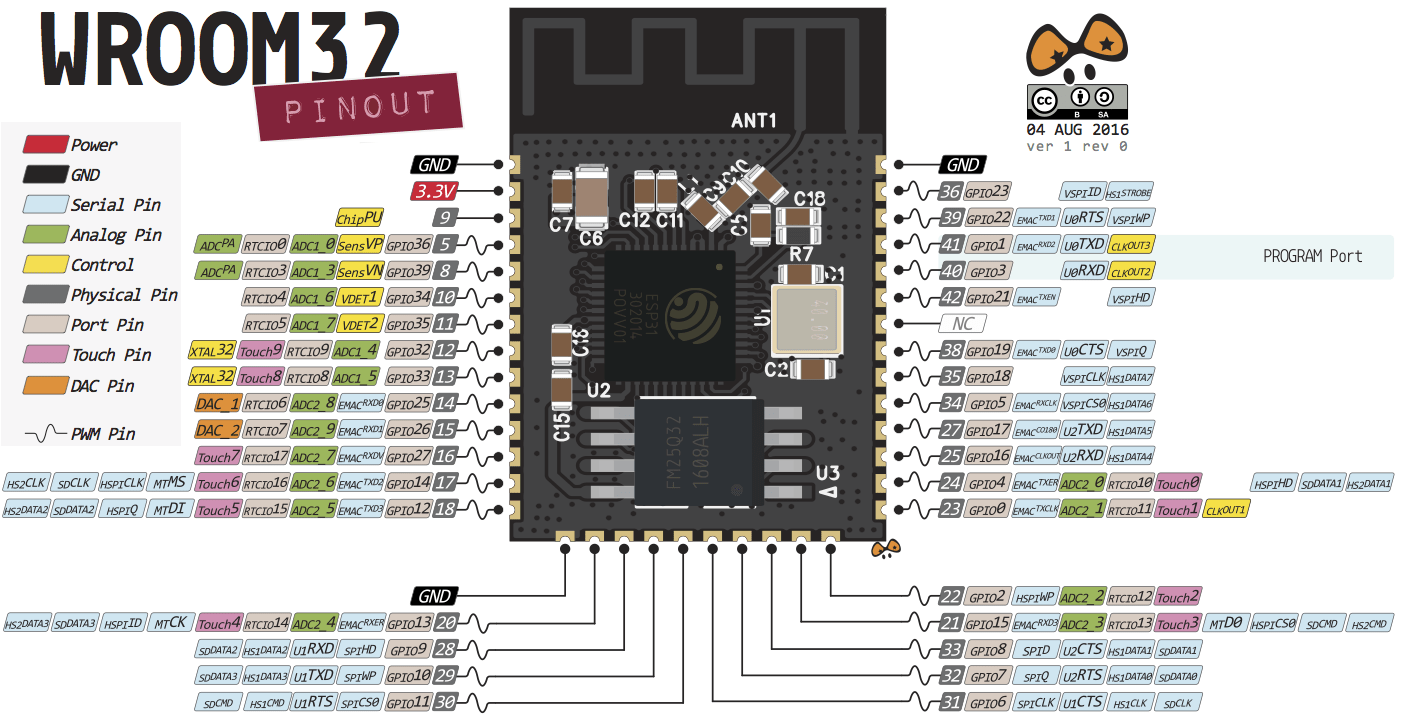

Fonte: Adptação da imagem http://tinyurl.com/2p9vsara.
